PE eksantrik redüktörün yapısı, prensibi ve eşmerkezli/eksantrik seçim kılavuzu

Farklı çaptaki iki boruyu bağlarken, azaltıcı bağlantı parçaları önemli hale gelir. Bununla birlikte, geleneksel eşmerkezli tasarımların, belirli akışkanların ve çalışma koşullarının taşınmasında doğal dezavantajları vardır. Bu nedenle, PE eksantrik redüktörler benzersiz yapısal tasarımı ve üstün performansıyla karmaşık akışkan problemlerinin çözümünde profesyonel tercih haline gelmiştir.

1. PE eksantrik redüktör nedir?

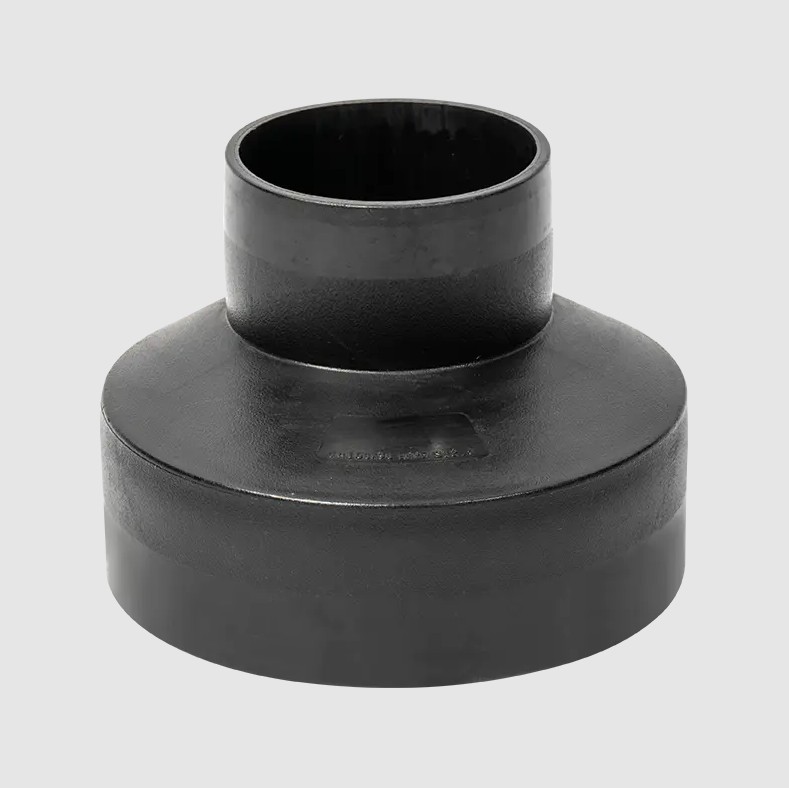

bir PE eksantrik redüktör boru çapları arasında yumuşak bir geçiş elde etmek için kullanılan özel bir bağlantı elemanıdır. Dayanıklı polietilenden (PE) yapılmış olup, mükemmel korozyon direnci, yüksek mukavemet, hafif yapı ve mükemmel kimyasal direnç sunarak su koruma, gaz ve kimya mühendisliği gibi çeşitli alanlarda yaygın olarak kullanılmasını sağlar.

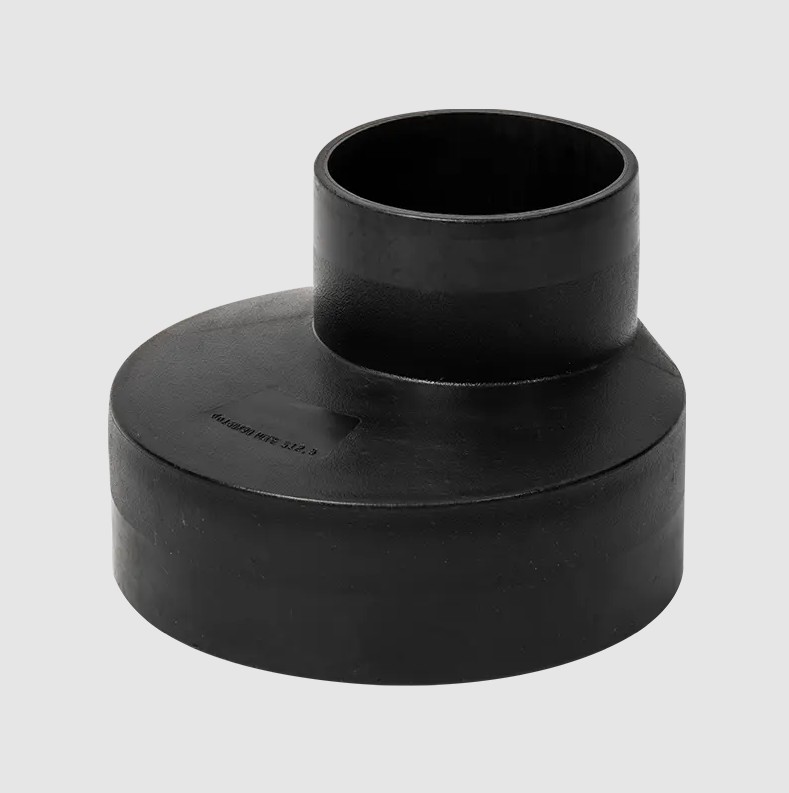

Geleneksel eşmerkezli redüktörlerin aksine, bir parçanın iki ucunun merkez çizgileri PE eksantrik redüktör —daha büyük ve daha küçük çaplar— çakışmaz, ancak dengelenir. Yapısal olarak, bir kenarı düz kalırken diğer kenarı sivrilen, asimetrik bir konik geçiş sergiler. Sıvı kontrolünde ona önemli bir avantaj sağlayan da bu benzersiz eksantrik tasarımdır.

2. PE eksantrik redüktörün arkasındaki prensip nedir?

Çalışma prensibi PE eksantrik redüktör yatay boru hatlarındaki çap değişikliklerinde ortaya çıkabilecek iki önemli mühendislik sorununu ortadan kaldırmak için akışkanlar dinamiği optimizasyonuna dayanmaktadır: kavitasyon ve katı çökelmesi.

Yatay boru hatlarında geleneksel eşmerkezli redüktörler, üst veya alt kısımdaki akışkan yolunda yapısal süreksizliklere neden olur:

• Kavitasyon Riskinin Ortadan Kaldırılması (Yatay Düz Üst Montaj): Sıvıların taşınması sırasında redüktörün düz tarafı boru hattının üst kısmında yer alıyorsa (yani düz üst kurulum), bu tasarım çapın arttığı geçiş bölgesinde gaz birikmesini önleyerek hava cepleri veya kavitasyon oluşumunu engeller. Kavitasyon, kavitasyonun, titreşimin ve pompa gövdelerindeki hasarın ana nedenidir. Bu nedenle eksantrik redüktörlerin pompa emiş hatlarına düz üstten montajı ekipmanın korunması açısından çok önemlidir.


• Katı Çökelmeyi Önleme (Yatay Düz Tabanlı Montaj): Katı parçacıklar (bulamaç, kanalizasyon ve cevher bulamacı gibi) içeren akışkanları taşırken, redüktörün düz tarafı borunun tabanında bulunuyorsa (yani düz tabanlı kurulum), akışkanın yavaşladığı veya durgunlaştığı "ölü bölgeleri" ortadan kaldırarak sürekli ve pürüzsüz bir boru tabanı sağlar. Bu, çap değişiminde katı parçacıkların çökelmesini, birikmesini ve topaklanmasını etkili bir şekilde önleyerek boru tıkanması riskini temelden azaltır.



3. PE Eksantrik Redüktörler Ne Zaman Kullanılır?

Benzersiz akış optimizasyon yetenekleri nedeniyle, PE eksantrik redüktörler öncelikle akışkan ortamına yönelik özel gereksinimleri olan aşağıdaki kritik uygulamalarda kullanılır:

• Pompa Giriş Koruması: Bu en yaygın uygulama senaryosudur. Pompaya düzgün ve kabarcıksız sıvı akışı sağlamak için yatay pompa girişine bağlanan tüm redüktörlerin üstü düz montajlı PE eksantrik redüktörler olması gerekir.


• Katı Madde İçeren: Kimyasal işleme, madencilik ve atık su arıtma gibi endüstrilerde, büyük miktarda askıda katı madde, bulamaç veya yüksek viskoziteli ortam taşıyan boru hatları, çökelmeyi önlemek için düz tabanlı kurulum kullanmalıdır.


• Boru Drenajı ve Yerçekimi Akışı: Boru hattı tasarımı ortamın tamamen boşaltılmasını gerektirdiğinde veya boru hattı sıvı aktarımı için yerçekimine dayandığında, düz tabanlı eksantrik redüktör tam drenaj sağlar ve artık sıvı birikmesini önler.


4. Konsantrik redüktör ile PE eksantrik redüktör arasındaki fark nedir?

birlthough both concentric reducers and PE eccentric reducers are used to reduce pipe diameters, they differ fundamentally in structure and function:

• Temel Yapısal Fark: Eşmerkezli redüktörler, iki ucunun merkez çizgileri aynı hizada olan mükemmel simetrik kesik kesiklerdir. PE eksantrik redüktörler ise ofset bir merkez çizgisine sahiptir ve bir tarafı düz olacak şekilde yapısal olarak asimetriktir.


• Geçerli Çalışma Koşullarındaki Farklılıklar: Eşmerkezli redüktörler, akışkan özelliklerinin daha az kritik olduğu veya boru çapı değişiminin öncelikle dikey yönde (yükselticiler gibi) meydana geldiği uygulamalar için uygundur. PE eksantrik redüktörler ise yatay boru hatlarının spesifik akışkan dinamiği zorluklarını ele almak üzere tasarlanmıştır ve sedimantasyon ve kavitasyon sorunlarına yönelik özel bir çözümdür.


• Sıvılar Üzerindeki Etki: Yatay olarak monte edildiğinde, eşmerkezli borulardaki tasarım kusurları, eşit olmayan akış hızlarına yol açabilir ve üstte gazın birikebileceği boşluklar veya altta çökeltinin kolayca oluşabileceği alanlar oluşturabilir, bu da sistem bakım sıklığını ve operasyonel riskleri artırabilir.


  Özellik Karşılaştırması	Konsantrik Redüktör	PE Eksantrik Redüktör
  Merkez çizgisi	İki boru ucunun merkez çizgileri çakışır (koaksiyel).	İki boru ucunun merkez çizgileri kaydırılmıştır (koaksiyel değildir).
  Şekil	bir symmetrical frustum shape.	Bir tarafı düz olan asimetrik bir konikliğe sahiptir.
  Kurulum Avantajları	Dikey boru montajı veya kısa mesafeli boru azaltma için kullanılır.	Sedimantasyon ve kavitasyon sorunlarını ortadan kaldırmak için yatay borulara monte edilebilir.
  Akışkan Etkileri	Üstte (yatay) hava cepleri veya altta (yatay) çökelme alanları kolaylıkla oluşturulabilir.	Yıkama tasarımı sıvı dağıtımını optimize eder ve akış direncini azaltır.
  birpplicable Fluids	Temiz gazlar veya temiz sıvılar için kullanılır.	Katı parçacıklar, bulamaçlar veya gaz oluşumuna eğilimli sıvılar içeren sıvılar için uygundur.

5. PE eksantrik redüktörlerin avantajları nelerdir?

PE eksantrik redüktörleri seçmek yalnızca tasarım özelliklerini karşılamakla ilgili değildir; aynı zamanda tüm boru sistemi için uzun vadeli bir yatırımdır. Faydaları şunları içerir:

• Uzatılmış Ekipman Ömrü: Pompa emme girişindeki kavitasyonun etkili bir şekilde ortadan kaldırılmasıyla, pompa çarkında ve iç haznede oluşan kavitasyonun hasarı önemli ölçüde azaltılır ve pahalı ekipmanların servis ömrü önemli ölçüde uzatılır.


• Azalan İşletme Maliyetleri: Katı partikül çökelmesini ve tıkanmasını önleyerek boru temizleme, silt giderme ve bakım kesintileri azaltılarak sistem verimliliği ve güvenilirliği artırılır.


• Yüksek Sıvı Transfer Verimliliği: Yumuşak geçiş tasarımı sıvı türbülansını en aza indirir, basınç kaybını azaltır ve düzgün sıvı aktarımı sağlar.


• Mükemmel Dayanıklılık: Kullanılan PE malzeme mükemmel aşınma direnci ve kimyasal stabilite sunarak zorlu ortamlarda uzun süreli çalışmayı garanti eder.



6. Ne zaman PE eksantrik redüktör kullanmalıyım, ne zaman konsantrik redüktör kullanmalıyım?

Seçim kararı kesinlikle akışkan özelliklerine ve boru montaj yönüne uygun olmalıdır:

• PE eksantrik redüktörün seçilmesi:
  • Yatay borularda, katı parçacıklar, çamurlar veya yüksek viskoziteli akışkanlar içeren akışkanların taşınması sırasında düz tabanlı bir kurulum şarttır.


  • Yatay borularda, bir pompanın emme ağzına veya gaz birikimine duyarlı diğer ekipmanlara bağlantı yapılırken düz üstlü kurulum şarttır.


• Eşmerkezli bir redüktörün seçilmesi:
  • Dikey borularda, akış ister yukarı ister aşağı olsun, yer çekiminin etkisi nispeten düzgün akış dağılımı sağlar, bu nedenle eşmerkezli bir redüktör yeterlidir.


  • Yatay borularda temiz, tortusuz ve gaz eğilimli akışkanların (bazı temiz su veya hava gibi) taşınmasında ve boru değişiminde basınç kaybının sorun olmadığı durumlarda PE eksantrik redüktör tavizsiz standarttır.



Kısacası, sıvı temizliği, pompa koruması ve boru drenajını içeren herhangi bir yatay boru değişikliği için PE eksantrik redüktör tavizsiz standarttır.

7. PE eksantrik redüktörün merkez çizgisini nasıl belirlerim?

Yerinde kurulum sırasında PE eksantrik redüktörlerin doğru yönlendirilmesini sağlamak, tasarım hatalarını önlemek açısından çok önemlidir. Bu genellikle geometrik merkez çizgisinin hesaplanması meselesi değildir, daha ziyade işlevsel konumlandırma meselesidir:

Konumlandırma prensibi: İşlev, akıcılığı belirler.

• Sedimantasyonun önlenmesi: Amaç katı parçacık çökelmesini önlemekse, bağlantı parçasının düz tarafının borunun alt kısmında olduğundan emin olun. Kurulum sırasında redüktörün alt iç duvarları ile düz boru bölümünü hassas bir şekilde hizalamak için terazi gibi bir alet kullanın.


• Hava ceplerinin ortadan kaldırılması: Amaç üstte gaz birikmesini önlemekse, bağlantı parçasının düz tarafının borunun üst kısmında olduğundan emin olun. Pompa emişine bağlanırken bu çok önemlidir.



Doğru kurulum, bağlantı parçasının akış optimizasyonu işlevini tam olarak yerine getirmesini sağlayarak tüm PE boru sisteminin güvenilirliğini ve dayanıklılığını en üst düzeye çıkarmasını sağlar.

8. PE eksantrik redüktörlerin bağlantı yöntemleri nelerdir?

birs a key component in a piping system, the performance benefits of PE eccentric reducers (eliminating air pockets and preventing sedimentation) require reliable, durable connections to fully realize their benefits. Polyethylene (PE) pipe connection technology is at the core of modern pipeline engineering, and the quality of the connection directly impacts the sealing, pressure-bearing capacity, and service life of the entire system.

1. Sıcakta Eriyen Alın Füzyonu: Güç ve Ekonomi İçin İlk Tercih

Hot-Melt Alın Füzyon, PE borular için en yaygın kullanılan ve ekonomik bağlantı teknolojisidir ve özellikle büyük çaplı PE eksantrik redüktörler için uygundur. Bu bağlantı yöntemi, boru bağlantı parçalarını ve boru uçlarını ısıtıp basınçlandırarak bunların erimesine ve yeniden kaynaşmasına neden olarak ana malzemeyle tutarlı özelliklere sahip tek, entegre bir bağlantı oluşturur.

2. Elektrofüzyon: Yüksek Güvenilirlik ve Karmaşık Ortamlar İçin İdeal Seçim

Elektrofüzyon, ısı üretmek ve bağlantı parçası ile boru arasındaki temas yüzeyini eritmek için bir elektrofüzyon bağlantı parçası (eksantrik redüktör gibi) içine gömülü bir ısıtma teli kullanır. Soğutma sıkı bir bağlantı oluşturur.

3. Flanş Bağlantısı: Farklı Malzeme ve Ekipmanları Bağlamak için Bir Köprü

Flanş bağlantısı, PE eksantrik redüktörlerini metal borulara, vanalara, pompalara veya diğer PE olmayan ekipmanlara bağlamak için standart yöntemdir. Bu bağlantıda mekanik salmastra oluşturmak için bir çift flanş, bir conta ve bir dizi cıvata kullanılır.
