Drenaj elektrofüzyon bağlantı parçaları serisi nedir?

Drenaj elektrofüzyon bağlantı parçaları serisi bir kapsamlı polietilen (PE) boru bağlantı bileşenleri yelpazesi Boruları ve bağlantı parçalarını kontrollü ısı yoluyla birbirine kaynaştırmak için gömülü elektrik direnç telleri kullanan. Bir elektrofüzyon kontrol cihazı, armatürün dahili tel bobininden akım geçirdiğinde, çevredeki PE malzemesi erir ve boru yüzeyine kusursuz bir şekilde bağlanır; böylece borunun kendisi kadar güçlü bir bağlantı oluşturulur. Belgelenmiş bir sızıntı oranıyla %1'den az sistem, kimya, gıda, içecek, ilaç ve sivil altyapı endüstrilerindeki drenaj uygulamalarına yönelik geleneksel kaynak ve mekanik birleştirme yöntemlerinden önemli ölçüde daha iyi performans gösterir.

Elektrofüzyon Birleştirme Teknolojisi Nasıl Çalışır?

Elektrofüzyon bağlantı parçalarının çalışma prensibini anlamak, bunların geleneksel birleştirme yöntemlerine kıyasla neden üstün performans sağladıklarını açıklığa kavuşturur:

1. Hazırlık: boru ucu temizlenir, oksitlenmiş yüzey katmanını çıkarmak için kazınır ve bağlantı yuvasına doğru derinliğe kadar yerleştirilir
2. Bağlantı: armatürün terminal pimlerine bir elektrofüzyon kontrol cihazı bağlanır; Bağlantı parçası üzerindeki barkod veya veri matrisi, doğru füzyon parametrelerinin (voltaj ve zaman) otomatik olarak ayarlanması için taranır.
3. Füzyon: akım, gömülü direnç teli boyunca akar ve hem bağlantı elemanının içini hem de borunun dışını aynı anda eriten ısı üretir
4. Soğutma: erimiş malzeme yekpare, kesintisiz bir bağlantı oluşturmak üzere kaynaşır; gösterge pimleri füzyonun tamamlandığını doğrular
5. Sonuç: Sızdırmazlık maddesi içermeyen, açık alev içermeyen ve kirlenme riski olmayan bir bağlantı — gıda sınıfı ve farmasötik boru hatlarında kullanıma uygundur

Drenaj Elektrofüzyon Bağlantı Parçaları Serisindeki Ana Bileşenler

Eksiksiz bir drenaj elektrofüzyon serisi tipik olarak her biri boru sistemi içerisinde belirli bir işleve hizmet eden aşağıdaki bağlantı elemanı türlerini içerir:

Elektrofüzyon Boru Kelepçesi (Eyer)

Mevcut ana boruyu kesmeden doğrudan branşman bağlantıları oluşturmak için kullanılır. Kelepçe yuvası boru yüzeyine kaynaşır ve genellikle onarım işlerinde ve ağ genişletmede kullanılan yanal bağlantılar için sızdırmaz bir çıkış sağlar.

Elektrofüzyon Bağlayıcı (Düz Kollu)

Serideki en temel bağlantı parçası eşit çaptaki iki boru bölümünü uçtan uca birleştirir. Farklı boyutlardaki boruları bağlamak için standart ve küçültücü konfigürasyonlar mevcuttur.

Elektrofüzyon Tee

Boru hattında T şeklinde bir dal oluşturur. Eşit ve azaltıcı konfigürasyonlarda mevcut olup, ikincil akışı 90 derecede yönlendirirken ana akışın devam etmesine olanak tanır. Drenaj manifoldlarında ve dağıtım ağlarında yaygın olarak kullanılır.

Elektrofüzyon Dirsek

Boru hattının yönünü değiştirir. 45° ve 90° konfigürasyonlarda mevcuttur. Elektrofüzyon dirsekleri tam geçişli akış alanını korur ve dişli veya itmeli bükümlerle ilişkili basınç düşüşünü ve sızıntı riskini ortadan kaldırır.

Elektrofüzyon Eksantrik Redüktör

Düz bir alt çizgiyi korurken farklı çaplardaki boruları bağlar; durgun suyu veya tıkanmayı önlemek için tutarlı bir ters seviyenin korunmasının kritik olduğu yerçekimi drenaj sistemlerinde gereklidir.

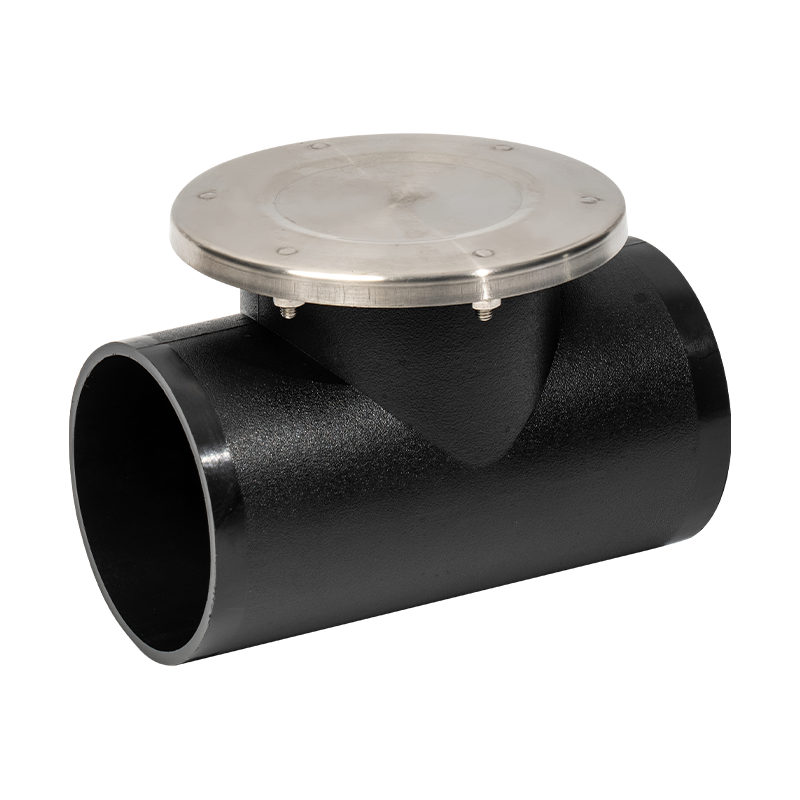

Elektrofüzyon Muayene Portu

Muayene, temizlik veya küçük onarımlar için boru hattının iç kısmına erişim sağlar. Sistemin basınç bütünlüğünü koruyan, aynı zamanda boru bölümünün tamamının değiştirilmesi gerekmeden bakım yapılmasına olanak tanıyan, mühürlü, kurcalanmaya karşı korumalı bir erişim noktası.

Elektrofüzyon Bağlantı Parçalarının Temel Teknik Özellikleri

Elektrofüzyonun Geleneksel Birleştirme Yöntemlerine Göre Avantajları

Elektrofüzyon bağlantı parçaları, mekanik bağlantılara ve geleneksel alın kaynağı veya soket füzyon tekniklerine göre birçok ölçülebilir avantaj sunar:

• Kaynak maddesi veya yapıştırıcı yok: içme suyu ve farmasötik boru hatları için gerekli olan kimyasal kirlenme riskini ortadan kaldırır
• Açık alev yok: Kapalı alanlarda, yeraltında veya sıcak çalışma izinlerinin kısıtlı olduğu ortamlarda kurulumu güvenlidir
• Operatörden bağımsız güvenilirlik: Füzyon parametreleri, bağlantı parçasının barkodundan kontrolör tarafından otomatik olarak ayarlanır; böylece birleştirme sürecinde insan hatası azalır
• Tam basınçlı bağlantı bütünlüğü: Sigortalı bağlantı, genellikle borunun kendisinden daha düşük olarak derecelendirilen mekanik bağlantı elemanlarının aksine, borunun nominal basıncını karşılar veya aşar
• Tüm hava koşullarına uygundur: alın kaynağının pratik olmadığı ıslak veya soğuk koşullarda elektrofüzyon yapılabilir

Endüstriler ve Uygulamalar

Drenaj elektrofüzyon bağlantı parçaları serisi Sızdırmaz, güvenilir ve uzun ömürlü boru bağlantılarının gerekli olduğu çok çeşitli endüstrilerde kullanılır:

• Belediye su ve drenaj ağları — Yer altı dağıtım ve atık su toplama sistemleri
• Yiyecek ve içecek işleme — sıfır kirlenme riski gerektiren hijyenik sıvı ve atık su hatları
• Kimya endüstrisi — agresif sıvı atıklar için korozyona dayanıklı drenaj
• İlaç üretimi — Bağlantı bütünlüğünün validasyona tabi olduğu durumlarda steril proses drenajı
• Gaz dağıtımı — PE100 dereceli bağlantı elemanlarını kullanan orta ve düşük basınçlı doğal gaz şebekeleri
